GateWay 网关

Spring Cloud Gateway 是 Spring Cloud 的一个全新项目，它旨在为微服务架构提供一种简单有效的统一的 API 路由管理方式。

不过在学习 Gateway 前，我们先来复习一下计算机网络。

网关

计算机网络有 OSI 七层模型（理论模型）和 TCP/IP 四层模型（实际模型）。

OSI 模型包括（自下而上）：

物理层，即计算机网络依赖的物理设备，如网线、交换机等。
数据链路层，即计算机网络物理设备之间连接及其数据传输的协议，重要的概念有以太网协议，MAC 地址，交换机等。这一层相比于网络层，需要考虑物理上的限制，基于 MAC 地址进行数据传输。
网络层，即在数据链路层支持了数据传输的基础上，如何在多个网络之间传输数据，重要的概念有 IP 地址，路由器等。这一层相比于数据链路层，只考虑逻辑上的网络连接，基于 IP 地址进行数据传输。
传输层，即在网络层支持了数据传输的基础上，如何在端到端的连接中传输数据，重要的概念有 TCP 协议，UDP 协议等。这一层相比于网络层，只考虑端到端的连接，基于端口号进行数据传输。
会话层，即在传输层支持了数据传输的基础上，如何在应用程序之间建立连接，重要的概念有会话控制，会话同步等，常用的技术有 RPC，Restful 等。
表示层，即在会话层支持了数据传输的基础上，如何在应用程序之间传输数据，重要的概念有数据格式转换，数据加密等。
应用层，即在表示层支持了数据传输的基础上，如何在应用程序之间传输数据，重要的概念有 HTTP 协议，FTP 协议，DNS 协议等。

TCP/IP 模型包括（自下而上）：

网络接口层，对应 OSI 模型的物理层和数据链路层。
网际层，对应 OSI 模型的网络层。
传输层，对应 OSI 模型的传输层。
应用层，对应 OSI 模型的会话层、表示层和应用层。

在计算机网络中，网关是一个网络节点，用于连接两个网络，实现数据的转发。网关是 OSI 模型中的第三层设备，它可以实现不同网络之间的数据传输，是网络层的一个设备。

例如，我们的家庭网络连接了互联网，那么家庭网络的路由器可以作为一个网关，将家庭网络和互联网连接起来。对于公司部署好的软件，我们可以将网关部署在公司的服务器上，实现公司内部网络和互联网之间的数据传输。

Spring Gateway 三大核心概念

Spring Gateway 有三大核心概念：

断言（Predicate）：用于匹配 HTTP 请求的属性，如请求路径、请求参数等。注意，这个断言和 assert 完全不是一个意思，是翻译的问题。Predicate 正确的翻译应该是谓词或者判定器、判据，也就是一些用来判断某物是否符合某条件的函数。
过滤器（Filter）：用于修改 HTTP 请求和响应的属性，如请求头、请求体等。可以加在断言之前或之后。
路由（Route）：用于将断言和过滤器组合在一起，实现请求的转发。

在接受到请求后，首先检查路由，把请求发送到对应的路由上。然后，检查断言，如果断言匹配，则执行过滤器，修改请求和响应。最后，将请求发送到目标服务。

如果用类似代码的方式来描述，可以用下面的伪代码：

void gatewayHandleRequest(Request request) {
    for (Route route : routes) {
        boolean match = true;
        for (Predicate predicate : route.getPredicates()) {
            match &= predicate.test(request);
        }
        if (!match) continue;
        for (Filter filter : route.getFilters()) {
            filter.filter(request);
        }
        route.forward(request);
        return;
    }
}

创建 Gateway

Gateway 本身也是一个微服务，要注册到注册中心中。

因此我们创建一个 Spring 子项目，要包括之前 Consul 的依赖，以及 Gateway 的依赖。

dependencies {
    implementation 'org.springframework.boot:spring-boot-starter-actuator'
    implementation 'org.springframework.cloud:spring-cloud-starter-consul-discovery'
    implementation 'org.springframework.cloud:spring-cloud-starter-bootstrap'
    implementation 'org.springframework.cloud:spring-cloud-starter-consul-config'
    implementation 'org.springframework.cloud:spring-cloud-starter-gateway:4.1.5'
}

因为使用的 spring boot 版本，因此直接启动项目即可在 Consul 注册网关。

我们把网关改到 9527 端口。

基于配置文件进行路由映射

对于简单的路由映射，我们可以使用配置文件来实现。

spring:
  cloud:
    gateway:
      routes:
        - id: payment-service
          uri: lb://payment-service
          predicates:
            - Path=/**

这里的 uri 可以直接写 http 地址。但是如果写 lb://，则表示 load balanced，这样就可以使用服务名来访问服务。

id 是任意的，但是要唯一。这里的 predicates 是路由转发的条件，这里表示所有的请求都转发到 payment-service 服务。

这样之后，就可以直接通过网关访问 payment 服务了，例如localhost:9527/payment。

如果需要让其它的服务也过网关，修改它们调用的 URI 即可，即下面这样

// @HttpExchange("http://payment-service/payment")
@HttpExchange("http://gateway-service/payment")

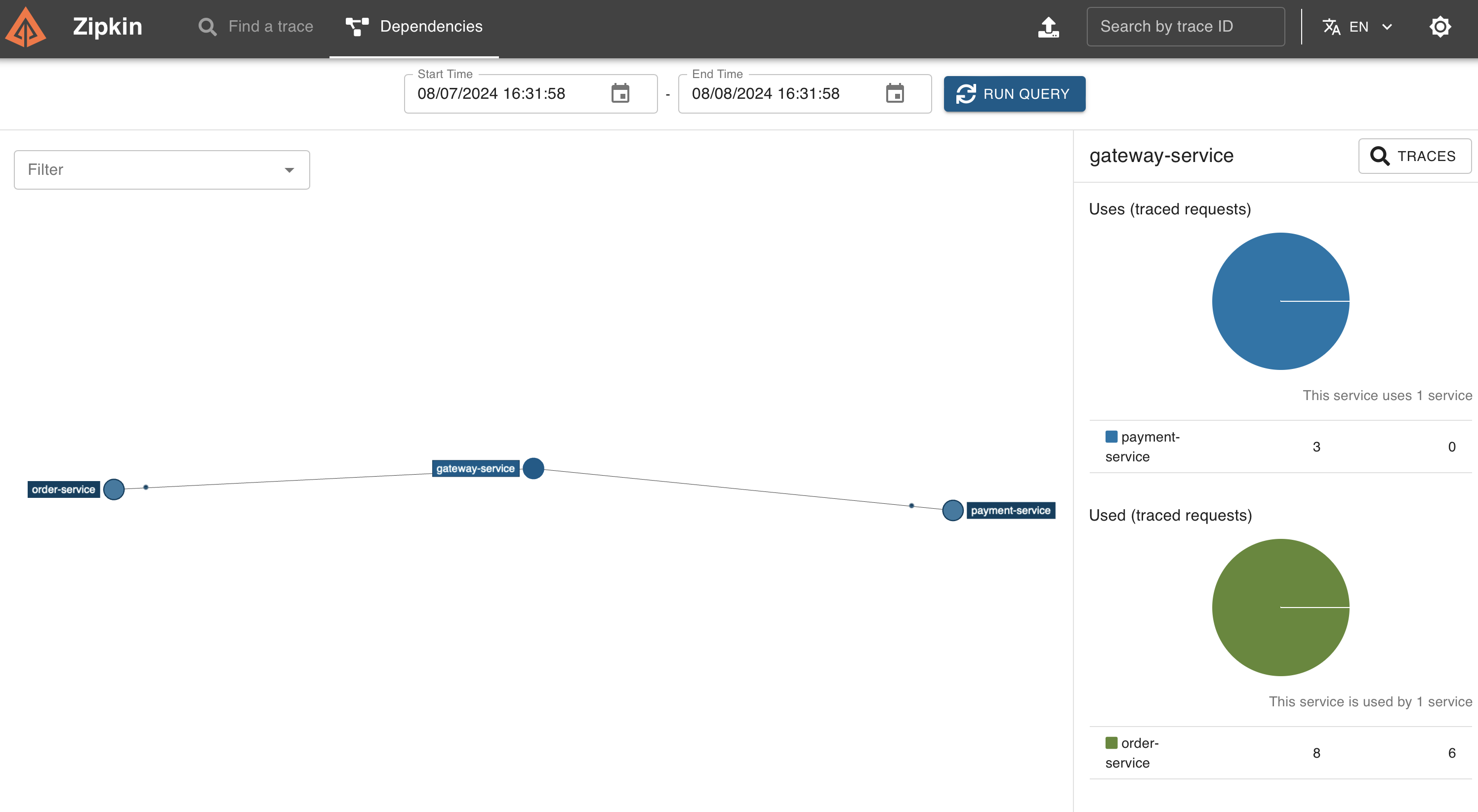

我们可以在 ZipKin 中看到，现在 order 请求先经过了网关，网关再转发到 payment 服务。

加入网关后链路

基于 Bean 进行路由映射

除了配置文件，我们还可以使用 Bean 来配置路由。

@Configuration
public class GatewayConfig {

    @Bean
    public RouteLocator customRouteLocator(RouteLocatorBuilder builder) {
        return builder.routes()
                .route("payment-service", r -> r.path("/payment/**")
                        .uri("lb://payment-service"))
                .build();
    }
}

Predicate

Predicate 是用来匹配请求的条件，可以根据请求的路径、请求的参数等来匹配。之前我们只用了 Path 断言，还有很多其它的断言，具体可参考官方文档，其它 Predicate 的写法都要参考文档。

内建的 Predicate 有：

After，请求时间在某个时间之后
Before，请求时间在某个时间之前
Between，请求时间在两个时间之间
Cookie，请求中包含某个 Cookie
Header，请求头中包含某个值
Host，请求的 Host 匹配
Method，请求的方法匹配
Path，请求的路径匹配
Query，请求的参数匹配
RemoteAddr，请求的 IP 地址匹配

Predicate 配置方式有两种，一种叫 Shortcut，即简化的配置方式，另一种叫 Full Expanded，即完全展开的配置方式。

这种配置方式是 Shortcut，即简化的配置方式。

spring:
  cloud:
    gateway:
      routes:
        - id: payment-service
          uri: lb://payment-service
          predicates:
            - Path=/**
            - Query=**

这种配置方式是 Full Expanded，即完全展开的配置方式。

spring:
  cloud:
    gateway:
      routes:
        - id: payment-service
          uri: lb://payment-service
          predicates:
            - name: Path
              args:
                pattern: /**

当然，也可以使用 Bean 来配置，但是这里不再赘述。

自定义 Predicate

所有的 Predicate 都需要一个 RoutePredicateFactory 工厂来产生。需要自定义 Predicate 时，需要继承 AbstractRoutePredicateFactory 类。

注意，类名应当以 RoutePredicateFactory 结尾，因为 Gateway 会自动扫描这些类。

@Validated 注解是 Spring 的注解，用于校验配置是否正确。ServerWebExchange 类似于 HttpServletRequest，用于获取请求的信息。

@Component
public class CustomPredicateFactory extends AbstractRoutePredicateFactory<CustomPredicateFactory.Config> {
    @Validated
    public class CustomConfig {
        // configurations needed for this predicate
        @Data
        String secret;
    }

    public CustomPredicateFactory() {
        super(Config.class);
    }

    @Override
    public List<String> shortcutFieldOrder() {
        // return the order of the arguments
        return Arrays.asList("secret");
    }

    @Override
    public Predicate<ServerWebExchange> apply(Config config) {
        // return a Predicate
        return new Predicate<ServerWebExchange>() {
            @Override
            public boolean test(ServerWebExchange exchange) {
                // test the exchange
                String secret = exchange.getRequest().getQueryParams().getFirst("secret");
                return secret != null && secret.equals(config.secret);
            }
        };
    }
}

添加之后，在 yml 文件中使用时，Full Expanded 的方式如下：

spring:
  cloud:
    gateway:
      routes:
        - id: payment-service
          uri: lb://payment-service
          predicates:
            - name: Custom
              args:
                secret: 123

而 Shortcut 的方式如下，其中参数用逗号分隔，顺序与上面的 ShortcutFieldOrder 返回值一致。

spring:
  cloud:
    gateway:
      routes:
        - id: payment-service
          uri: lb://payment-service
          predicates:
            - Custom=123

Predicate 的名字 Custom，这是类名的去掉 PredicateFactory 后的部分。

Filter

Spring Gateway 中 Filter 有两种，一种是 Global Filter，一种是 Gateway Filter。前者作用于所有的路由，后者作用于单个路由。但是，前者我们一般不需要去动它们的默认配置。

Gateway Filter 用于修改请求和响应，例如添加请求头、修改请求体等。全部写法具体有很多，具体可参考官方文档。

内建的 Filter 有：

请求头相关
- AddRequestHeader，添加请求头
- AddRequestHeaderIfNotPresent，如果请求头不存在，则添加请求头
- SetRequestHeader，设置请求头
- SetRequestHostHeader，设置请求的 Host 头
- RemoveRequestHeader，移除请求头
- MapRequestHeader，映射请求头
- RequestHeaderSize，限制请求头的大小
响应头相关
- AddResponseHeader，添加响应头
- SetResponseHeader，设置响应头
- FallbackHeaders，服务降级时设置响应头
- RemoveResponseHeader，移除响应头
- DedupeResponseHeader，删除响应头中的重复条目
- RewriteLocationResponseHeader，重写 Location 响应头中的 URL
- RewriteResponseHeader，重写响应头中的特定值
- SecureHeaders，添加常见的安全相关 HTTP 头
- RewriteLocationResponseHeader，重写 Location 响应头中的 URL
路径和参数相关
- RewritePath，使用正则表达式匹配和重写请求路径
- SetPath，设置请求路径
- StripPrefix，去除请求路径中的指定前缀
- PrefixPath，在请求路径前添加指定的前缀
- AddRequestParameter，添加请求参数
- RemoveRequestParameter，移除请求参数
- RewriteRequestParameter，重写请求参数的值
请求体和响应体相关
- ModifyRequestBody，修改请求体的内容
- CacheRequestBody，缓存请求体
- ModifyResponseBody，修改响应体的内容
- RemoveJsonAttributesResponseBody，从 JSON 响应体中移除指定的属性
- JsonToGrpc，将 JSON 格式的请求体转换为 gRPC 格式
流量管理和容错相关
- CircuitBreaker，实现断路器功能
- Retry，在请求失败时按照指定的策略重试请求
- RequestRateLimiter，对请求进行速率限制
- RequestSize，限制请求的大小
- LocalResponseCache，在本地缓存响应
重定向和状态码相关
- RedirectTo，将请求重定向到指定的 URI
- SetStatus，设置响应状态码
认证和会话管理相关
- TokenRelay，将 OAuth 2.0 令牌从网关传递到下游服务
- SaveSession，保存会话信息
- PreserveHostHeader，保留原始请求中的 Host 头

要添加 Filter，同样的，我们可以使用配置文件，也可以使用 Bean。

下面是一个添加请求头的 Filter。与之前 Predicate 里加入一个列表不同，Filter 需要传入一个 Map，key 和 value 交替。

spring:
  cloud:
    gateway:
      routes:
        - id: payment-service
          uri: lb://payment-service
          predicates:
            - Path=/**
          filters:
            - AddRequestHeader=X-Request-Foo, Bar

当然，可以用全展开的方式。

spring:
  cloud:
    gateway:
      routes:
        - id: payment-service
          uri: lb://payment-service
          predicates:
            - name: Path
              args:
                pattern: /**
          filters:
            - name: AddRequestHeader
              args:
                headerName: X-Request-Foo
                headerValue: Bar

同样，也可以使用 Bean 来配置，但是这里不再赘述。

自定义全局 Filter

自定义 GlobalFilter 需要实现GlobalFilter和Ordered接口，前者是 Filter 的接口，后者定义了一个getOrder方法，用于定义 Filter 的顺序，这个getOrder方法返回一个整数，值越小，Filter 的优先级越高。

@Component
public class CustomFilter implements GlobalFilter, Ordered {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        // do something
        return chain.filter(exchange);
    }

    @Override
    public int getOrder() {
        return 0;
    }
}

这里的Mono是 WebFlux 的语法，我们只会在下面用到一点点，不用太担心。如果你学过 JavaScript 的 Promise，那么 Mono 就是类似的东西。

例如，如果我们需要一个统计请求时间的 Filter，可以这样写：

@Component
@Slf4j
public class RequestTimeFilter implements GlobalFilter, Ordered {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        exchange.getAttributes().put("requestTimeBegin", System.currentTimeMillis());
        return chain.filter(exchange).then(
            Mono.fromRunnable(() -> {
                Long startTime = exchange.getAttribute("requestTimeBegin");
                if (startTime != null) {
                    log.info(exchange.getRequest().getURI().getRawPath() + ": " + (System.currentTimeMillis() - startTime) + "ms");
                }
            })
        );
    }

    @Override
    public int getOrder() {
        return 0;
    }
}

自定义 Gateway Filter

Gateway Filter 的自定义与 Predicate 类似，需要继承 AbstractGatewayFilterFactory 类。

@Component
public class CustomGatewayFilterFactory extends AbstractGatewayFilterFactory<CustomGatewayFilterFactory.Config> {
    @Validated
    public class Config {
        // configurations needed for this filter
        @Data
        String secret;
    }

    @Override
    public List<String> shortcutFieldOrder() {
        // return the order of the arguments
        return Arrays.asList("secret");
    }

    public CustomGatewayFilterFactory() {
        super(Config.class);
    }

    @Override
    public GatewayFilter apply(Config config) {
        return new GatewayFilter() {
            @Override
            public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
                String secret = exchange.getRequest().getQueryParams().getFirst("secret");
                if (secret == null || !secret.equals(config.secret)) {
                    exchange.getResponse().setStatusCode(HttpStatus.UNAUTHORIZED);
                    return exchange.getResponse().setComplete();
                }
                return chain.filter(exchange);
            }
        };
    }
}

这里实现了一个简单的密码验证 Filter。添加之后，在 yml 文件中使用时，Full Expanded 的方式如下：

spring:
  cloud:
    gateway:
      routes:
        - id: payment-service
          uri: lb://payment-service
          predicates:
            - name: Path
              args:
                pattern: /**
          filters:
            - name: Custom
              args:
                secret: 123

而 Shortcut 的方式如下，其中参数用逗号分隔，顺序与上面的 ShortcutFieldOrder 返回值一致。

spring:
  cloud:
    gateway:
      routes:
        - id: payment-service
          uri: lb://payment-service
          predicates:
            - Path=/**
          filters:
            - Custom=123

一样的，Custom 是类名的去掉 GatewayFilterFactory 后的部分。
